Machine à blocs QFT6-16
La machine à blocs Silver Horse QFT6-16 est le modèle principal développé par Xi'an Silver Horse Company au cours de sa phase d'innovation indépendante de 2007 à 2011. Elle produit six blocs creux par cycle, avec un cycle de moulage d'environ 18 à 20 secondes et une production horaire de 1 000 à 1 200 pièces. En tant qu'équipement de taille moyenne à petite, il offre un rapport coût-performance élevé et convient bien aux petits et moyens investisseurs.
Caractéristiques techniques
1) La machine à blocs QFT6-16 présente un design élégant, un fonctionnement fiable et un entretien facile. Il prend en charge le fonctionnement automatique, réduisant considérablement l'intensité du travail des opérateurs.
2) Équipé de systèmes de transmission hydrauliques et mécaniques, il offre plusieurs fonctions de contrôle, notamment les modes automatique, verrouillé et manuel.
Avantages de l'équipement
1. Capacité de production annuelle de 80 000 mètres cubes de blocs creux et de 40 millions de briques pleines.
2. Méthode de moulage par blocs : vibration directionnelle verticale combinée à une vibration sous pression, en utilisant un processus de moulage à libération supérieure fixe.

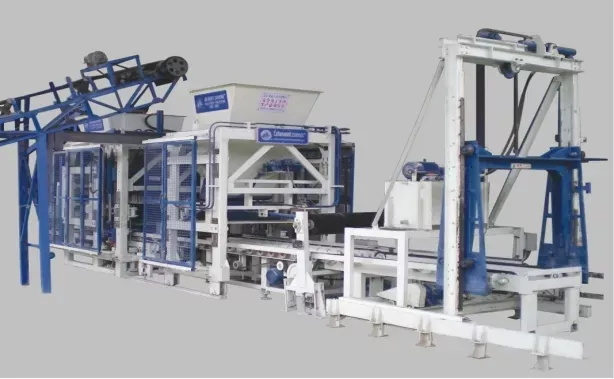

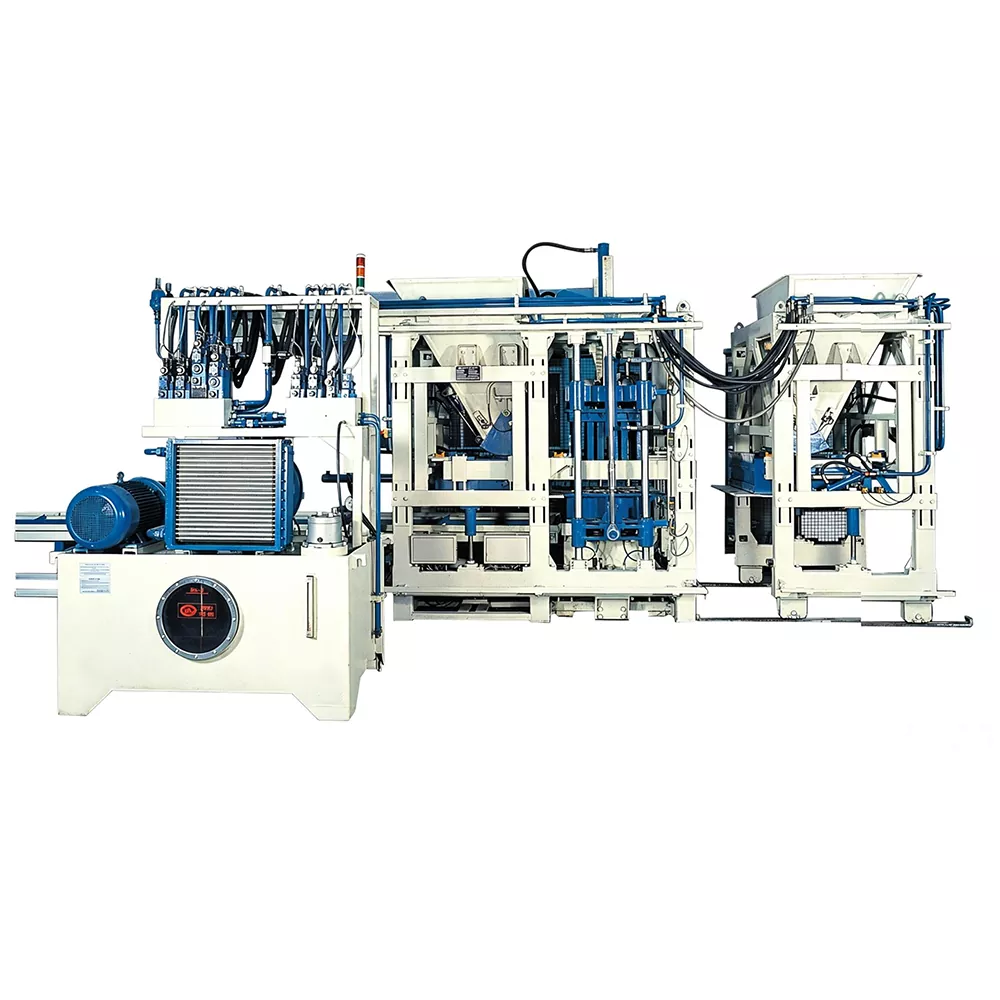

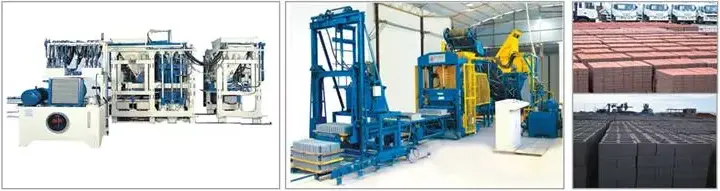

Affichage de la machine à blocs
Liste des paramètres techniques de la ligne de production
|
Liste des paramètres techniques de la machine de fabrication de blocs et de la ligne de production |
|
|
Paramètres |
Note technique |
|
Taille de la palette |
1100 × 670(мм) |
|
La puissance totale de la ligne de production |
Environ 49kw |
|
Fréquence des vibrations |
0 ~ 65 Hz Fréquence et portée réglables disponibles dans leur ensemble cours par ordinateur contrôlé |
|
Le domaine de la fabrication |
La brique perméable, le pavé de couleur, la brique murale (hautement porteuse et non porteuse), la brique spéciale (brique de protection des pentes) et d'autres produits sont fabriqués. |
Liste des capacités de production
|
Liste de la capacité de production de la machine de fabrication de blocs |
|||
|
Modèle |
Caractéristiques |
Former des blocs |
Sortie/heure |
|
Pavé |
198×98×60/80 (мм) |
27 briques/assiette |
3800~4800 briques/h |
|
Bloc de pelouse |
488×298×80/100 (мм) |
4 briques/plaque |
570~720 briques/h |
|
Brique pleine |
240×115×53 (мм) |
40 briques/plaque |
8800~9600 pièces/h |
|
Bloc creux |
390×190×90 (мм) |
6 briques/plaque |
1000~1200 blocs/h |
|
Remarque : Toutes sortes de blocs différents peuvent être produits par l’équipement, il suffit de changer le moule. |
|||
Veuillez rappeler : en raison des différentes exigences de qualité des matériaux et des produits, Silver Horse Company a le droit d'optimiser la conception. Les paramètres ci-dessus sont uniquement à titre de référence.
Instructions pour la configuration de l'équipement de la ligne de production automatique de fabrication de blocs Silver Horse
|
Non. |
Nom |
Qté. |
|
1 |
Système de fabrication de blocs automatique Silver Horse |
1 ensemble |
|
1-01 |
Machine de fabrication de blocs |
1 ensemble |
|
1-02 |
Alimentateur de palettes |
1 ensemble |
|
1-03 |
Convoyeur de blocs humides |
1 ensemble |
|
1-04 |
Station hydraulique |
1 ensemble |
|
1-05 |
Unité de contrôle API |
1 ensemble |
|
1-06 |
Le dispositif de nettoyage à jet |
1 ensemble |
|
1-07 |
Moule |
1 ensemble |
|
2 |
Système de matériaux de couleur de la machine principale |
1 ensemble |
|
3 |
Mélangeur de matériaux de couleur |
1 ensemble |
|
4 |
Mélangeur de matériaux de base |
1 ensemble |
|
5 |
Convoyeur à bande incliné |
2 ensembles |
|
6 |
Déchargeur automatique |
1 ensemble |
|
7 |
Empileur |
1 ensemble |
|
8 |
Le système de diagnostic à distance des pannes |
1 ensemble |
|
★ Remarque : Puissance totale de l'équipement ci-dessus : environ 120 kW (40 % d'utilisation en moyenne). Les paramètres spécifiques sont soumis au plan final. |
||

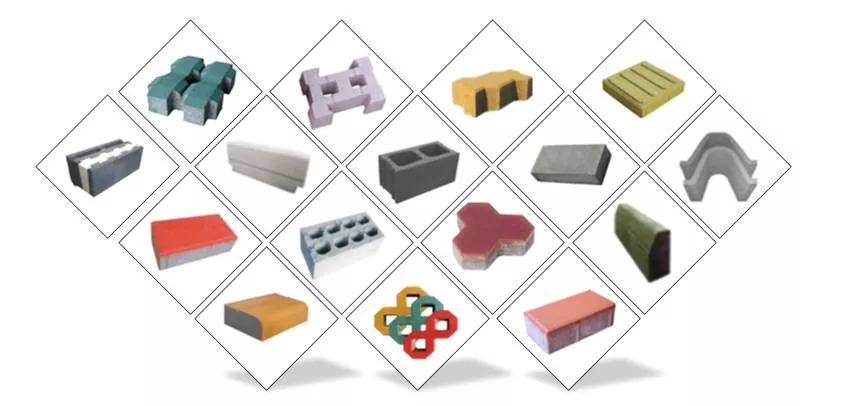

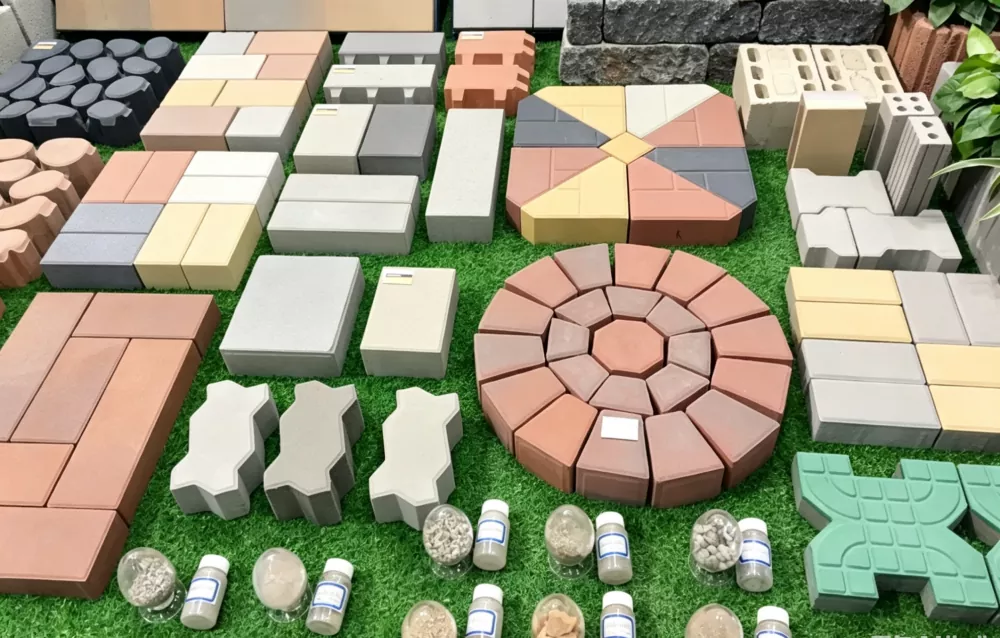

Présentation des produits

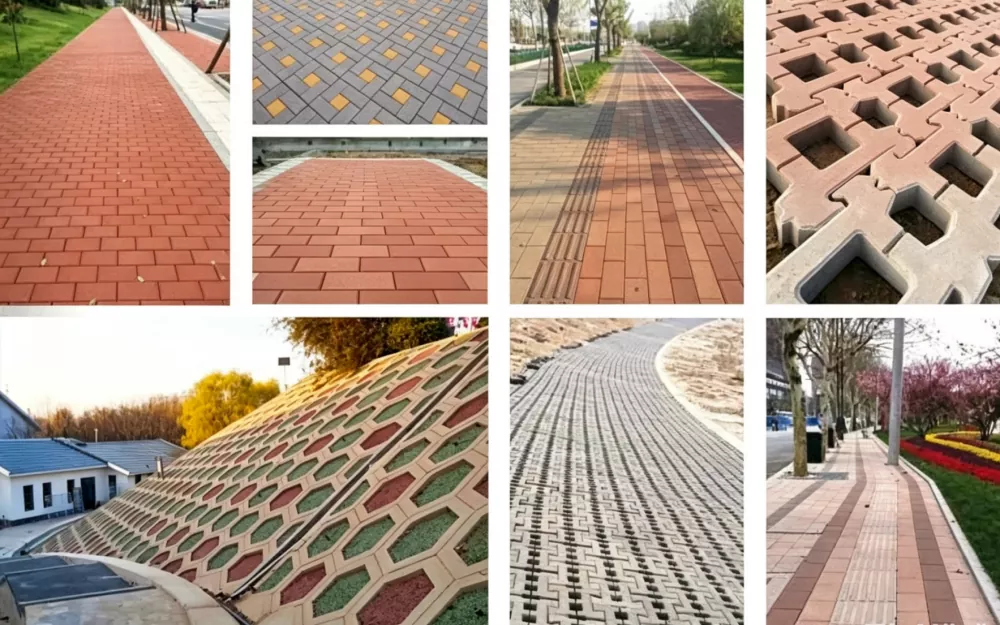

Application des produits
